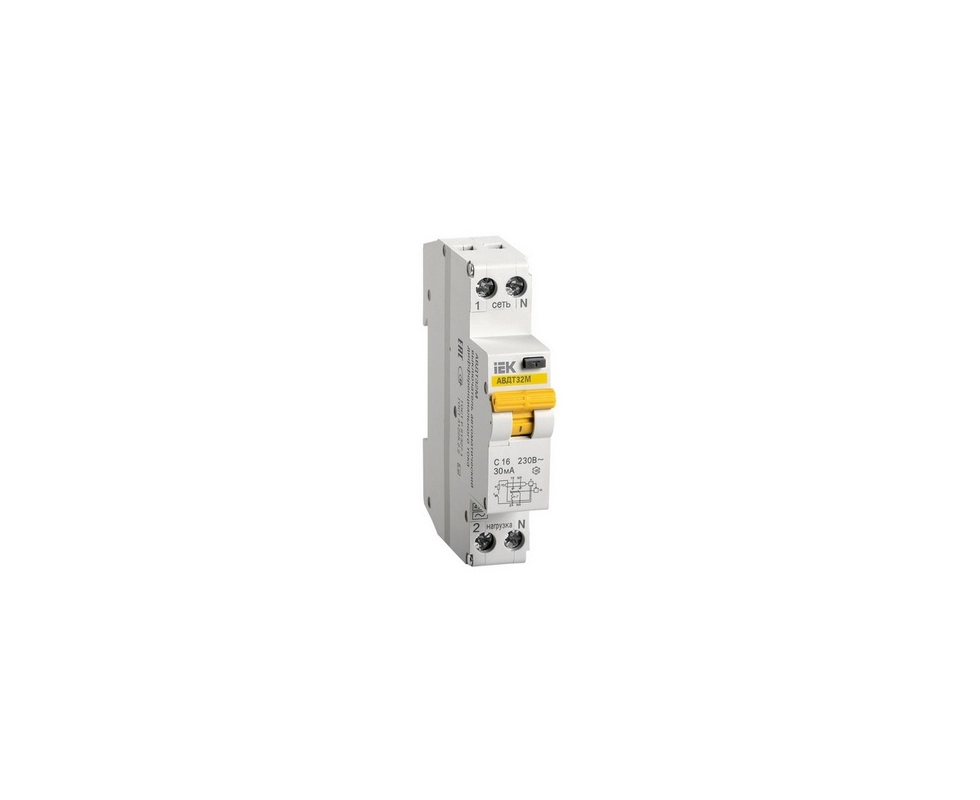

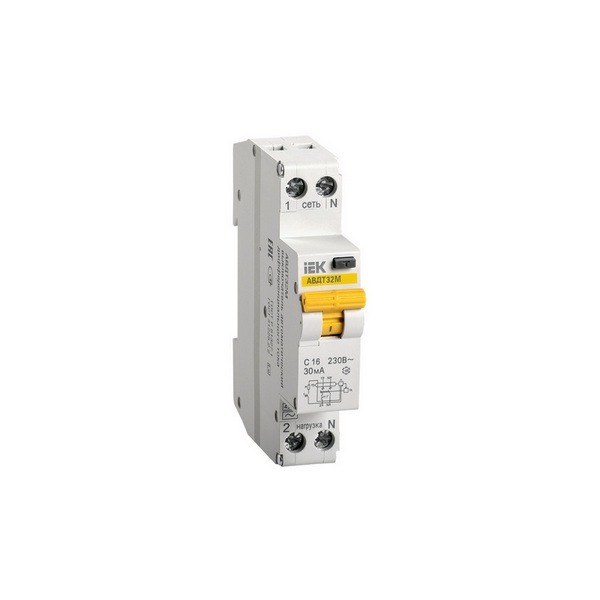

Выключатель дифференциальный автоматический АВДТ 32М С10 30мА IEK MAD32-5-010-C-30

Описание

Выключатель дифференциальный автоматический АВДТ 32М С10 30мА IEK MAD32-5-010-C-30 (дифференциальный автомат) представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.

Автоматические выключатели дифференциального тока АВДТ-32М IEK для однофазных сетей в одномодульном исполнении (18мм) используются для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением(U) 230(В) и частотой 50(Гц).

Особенности конструкции выключателя дифференциального автоматического АВДТ 32М С10 30мА IEK MAD32-5-010-C-30:
Одномодульное исполнение (18мм) экономия места в щите.
Защелка с 2м фиксированным положением для более удобного монтажа.
Кнопка ''ТЕСТ'' осуществляет проверку правильности подключения и работоспособности устройства.
Напайка из серебросодержащего композита повышает износостойкость контактной категории и снижает переходное сопротивление.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механич. устойчивость соединения.
Рабочая температура от -25 до +40 ?С позволяет пользоваться выключателем в различных климатических зонах

Преимущества выключателя дифференциального автоматического АВДТ 32М С10 30мА IEK MAD32-5-010-C-30:
Надежная защита: как и другие аппараты серий АВДТ, АД и ВД торговой марки IEK, АВДТ32М является единственно возможной защитой при прямом прикосновении человека к токоведущим частям
Безопасность эксплуатации: благодаря специально разработанной специалистами ГК IEK схеме подключения тестирующей цепи, при нажатии на кнопку ТЕСТ в отключенном аппарате не возникает потенциала на выходных клеммах (т.е. у АВДТ32М IEK в этом случае отсутствует опасность поражения электрическим током в отличие от аппаратов большинства других производителей)
Надежное присоединение проводников за счет повышенной прочности корпуса (корпус скреплен 9 заклепками)
Экономия места в электрощите: габариты соответствуют одномодульному исполнению 18мм
Удобство монтажа, которое обеспечивает наличие защелки с двойным фиксированным положением.

Характеристики выключателя дифференциального автоматического АВДТ 32М С10 30мА IEK MAD32-5-010-C-30:
Степень защиты (IP) IP20
Модульная ширина (количество модулей) 18
Номинальный ток 10 А
Номинальный ток утечки 0.03 А
Характеристика срабатывания (кривая тока) C
Номин. напряжение 220 В
Глубина монтажная (встраив.) 75 мм
Общее количество полюсов 2
Номин. отключающая способность по IEC 60947-2 - кА
Номин. отключающая способность по EN 60898 4.5 кА
Отключение нейтрали (N) да
Степень загрязнения -
Категория перенапряжения -
Класс токоограничения -
Количество защищенных полюсов 1
Частота 50 Гц
Тип тока утечки Переменный (AC)
Номин. отключающая способность 4,5 кА
Число полюсов: 1Р+N
Наличие защиты от сверхтоков в полюсах: В фазном полюсе
Номинальное рабочее напряжение Ue, В: 230
Номинальное рабочее напряжение Ue, В: 230
Номинальная частота сети, Гц: 50
Номинальный ток In, А: 10
Номинальный отключающий дифф. ток, мА: 30
Номинальный отключающий дифференциальный ток (уставка) In, А: 0,01 0,03 0,1
Номинальный неотключающий дифференциальный ток Inо, А: 0,5 In
Номинальная наибольшая коммутационная способность Icn, А: 4500
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип: АС
Характеристика срабатывания от сверхтоков, тип: C
Механическая износостойкость циклов В-О, не менее: 15000
Электрическая износостойкость циклов В-О, не менее: 6000
Максимальное сечение провода, присоединяемого к зажимам, мм2: не более 6
Степень защиты по ГОСТ 14254 (IEK 529): IP20
Масса, кг: не более 0,19
Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ4
